‌一、基本功能

1、激光发射及采集功能

    装置中的FJF12矿用本安型激光发射器能够发出线型激光，KBA12S矿用本安型图像处理摄像仪能够采集照射在煤流上的激光图像。

2、速度采集及计算功能

    装置中的KBA12S矿用本安型图像处理摄像仪通过采集GSC10(A)煤矿用速度传感器的频率信号，可以计算出皮带实时速率。

3、煤流量计算及传输、显示功能

装置能够根据采集的皮带速度及照射在煤流上的激光图像，经算法模型就地计算出煤流量，并通过以太网光信号、电信号、数据调制无线信号，输出到远程计算机显示的功能。

4、语音对讲功能

装置具有语音对讲功能。

二、装置组成:

1、KBA12S矿用本安型图像处理摄像仪

型    号：KBA12S

额定电压：DC 12V

防爆型式：矿用本质安全型

防爆标志：Exib IMb

语音信号：声音强度≥85db，具备语音对讲

信号传输方式：以太网电口、以太网光口、wifi（IEEE802.11b/g/n/ac/ax）

2、FJF12矿用本安型激光发射器

型    号：FJF12

额定电压：12V

防爆类型：本质安全型，防爆标志：Exib I Mb；

额定工作电压：12VDC；

有效距离：30m；

3、GSC10(A)煤矿用速度传感器

型    号：GSC10(A)

额定电压：12V

防爆型式：矿用本质安全型，防爆标志：ExibΙMb；

额定工作电压：12VDC；

测速范围：0-5m/s；

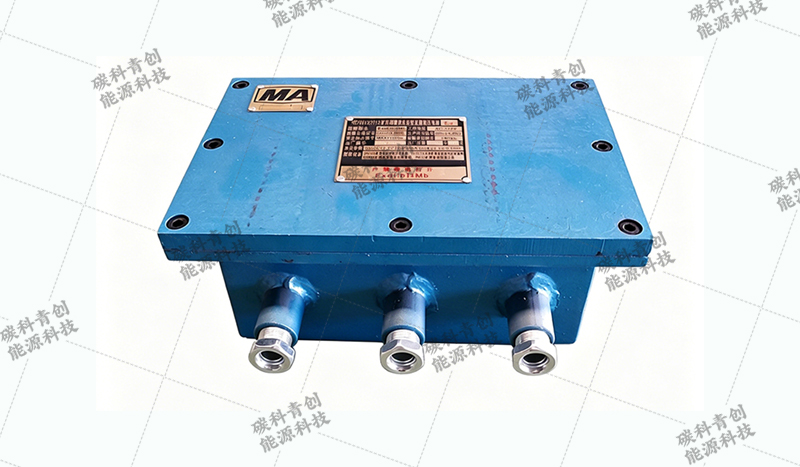

4、KDW127/12B矿用浇封兼本安型直流稳压电源

型    号：KDW127/12B

额定电压：AC127V

电压波动范围：95V~140V

本安参数：U0：DC12.5V，I0：1.8A， C0：25μF，L0：0.1mH；

防爆型式：矿用浇封兼本安型

防爆标志：Ex mb [ib Mb] I Mb

5、KDW127/12矿用浇封兼本安型直流稳压电源

型    号：KDW127/12

额定电压：AC127V

接点容量：95V~140V

本安参数：U0：DC12.5V，I0：1.8A， C0：25μF，L0：0.1mH；

防爆型式：矿用浇封兼本安型

防爆标志：Ex mb [ib Mb] I Mb
