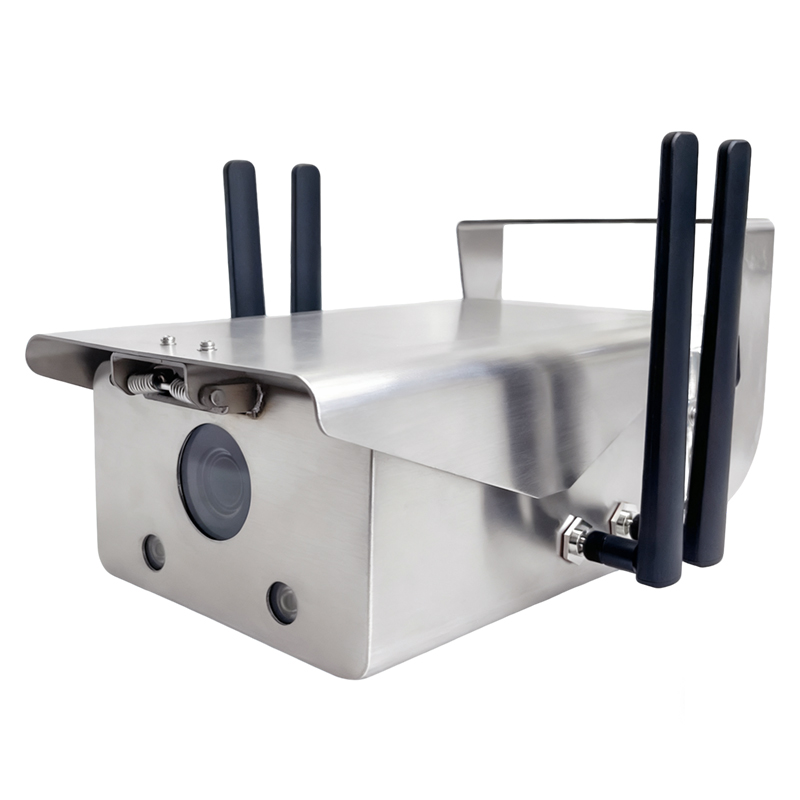

‌‌一、结构特征

整机重量：约5kg

外型尺寸：320×185×160(mm)

防爆型式：矿用本质安全型

防爆标志：Ex ibⅠMb

二、功能特点

5G多网融合传输

支持5G/4G/3G多制式，配备4天线，实现井下高速低延迟数据传输。

AI图像智能分析

具备区域入侵检测功能，实时触发声光报警，实现智能预警。

双千兆全接口组网

4路千兆电口+2路千兆光口（10km），支持有线无线混合组网。

高清低照成像

400线高清画质，0.05lx超低照度，配备辅助补光。

三、技术参数

图像质量

a)水平清晰度：≥400线；

b)灰度鉴别等级：≥7级；

c)更低照度：≤0.05lx。

以太网电信号传输

a)传输方式：TCP/IP；

b)接口数量：4路；

c)传输速率：100/1000 Mbps(自适应)；

d)更大传输距离：100m（使用MHYV4×2×1/0.97通信电缆）。

以太网光信号传输

a)传输方式：LC，单模，双纤；

b)接口数量：2路；

c)光波长：1310nm；

d)传输速率：100/1000 Mbps(自适应)；

e)发射光功率：（-15～0）dBm；

f)更大传输距离：10km。（使用MGTSV型单模光缆；光纤接点总数8个，其中热熔接点3个，冷熔接点3个，活动连接点2个）

输入输出信号

a) 4路开关量信号输入；

b) 4路开关量信号输出。

通信信号

a）数量：1路；

b）传输方式：半双工；

c）传输速率：9600bps；

d）更大传输距离：1000m。

传输参数

a）通讯类别：同时支持5G/4G/3G；

b）制式：5G NR/LTE/WCDMA；

c）频段：5G NR：n1/ 3/ 5/ 7/ 8/ 20/ 28/ 38/ 40/ 41/ 66/ 77/ 78

LTE：B1/ 2/ 3/ 4/ 5/ 7/ 8/ 20/ 28/ 38/ 40/ 41/ 66

WCDMA：B1/ 2/ 5/ 8；

d）端口更大有效输出功率（天线前）：（-50～28）dBm/(0.01mW～0.63W)；

e）接收灵敏度：≤-80dBm；

天线参数

a）天线数量：4个；

b）材质：塑料ABS，棒状

c）天线型号：HX-AP5G-19522-D1；

d）频率范围：(600-6000)MHz；

e）标称增益：5dBi。
