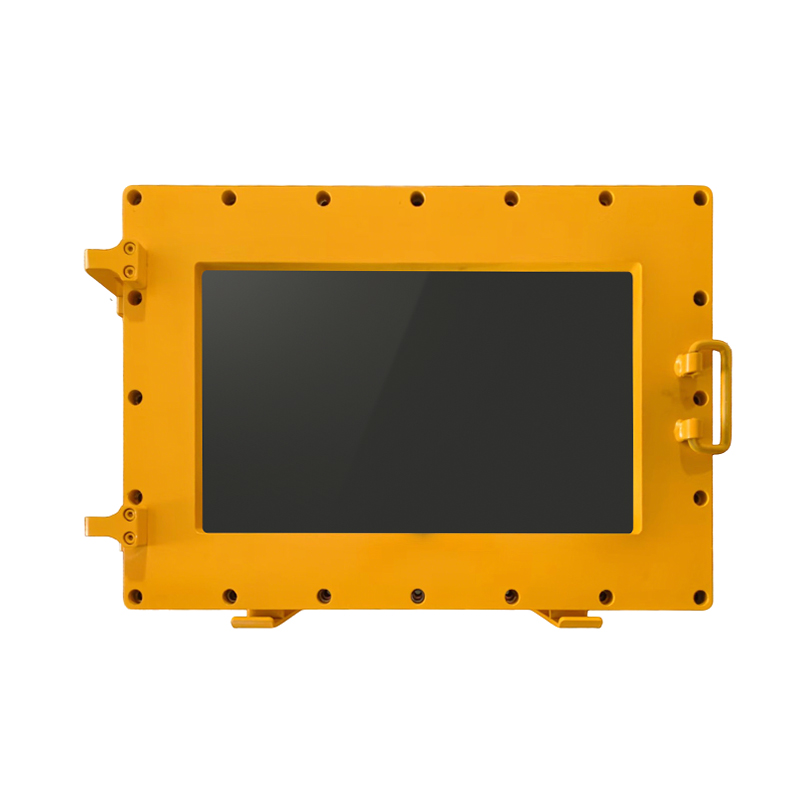

一、结构特征

重       量：100kg

屏幕尺寸：24英寸

外形尺寸：767×496×260mm

防爆型式：矿用隔爆兼本质安全型

防爆标志：Exd [ib] I Mb

二、功能特点

· 防爆可靠：隔爆外壳采用 Q235B 材质，防爆标志 Exd [ib] I Mb，防护等级 IP54。

· 通信：支持 1 路本安以太网（100Mbps，传输距离≤100m）、2 路非安以太网（≤10m）及 2 路光信号（单模双纤，传输距离≤20km）。

· 功能全面：支持Windows操作系统，可作为管理机对井下网络设备进行管理、控制。能配合防爆摄像仪使用，能够对摄像仪进行管理、视频显示、录像存储，具有无线信号接收功能（传输距离 0～3m）。

· 环境适应强：工作温度 0℃～40℃，湿度≤95%（25℃），可承受 - 40℃～60℃贮存温度及振动、冲击等严苛条件。

三、技术参数

以太网电信号（本安）

a) 接口数量：1路；

b) 传输方式：TCP/IP；

c) 传输速率：100Mbps；

d) 更大传输距离：100m。

以太网电信号（非安）

a) 接口数量：2路；

b) 传输方式：TCP/IP；

c) 传输速率：100Mbps；

d) 更大传输距离：10m。

 以太网光信号

a) 传输方式：SC，单模，双纤；

b) 接口数量：2路；

c) 发射功率：(-15～0)dBm；

d) 传输速率：1000Mbps；

e) 更大传输距离：20km。
