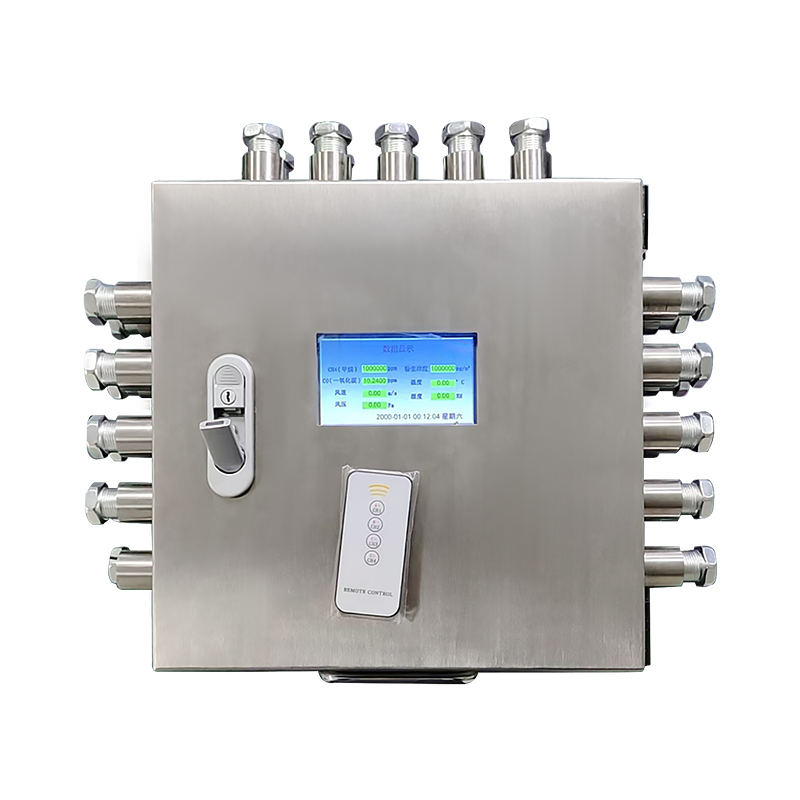

‌一、结构特征

整机重量：约15kg

外型尺寸：413×370×113(mm)

防爆型式：矿用本质安全型

防爆标志：Ex ibⅠMb

二、功能特点

（1）、多参数采集

通过RS485通信接口实时采集电源电压、电流、温度等关键参数，并支持本地显示。

（2）、以太网数据上传

具备以太网（光口/电口）通信能力，可将监测数据上传至上位机平台，便于远程监控与分析。

（3）、本地报警与设备控制

支持关联配套设备，实现本地声光报警，并可远程控制设备启停，提升安全响应能力。

（4）、多重安全防护

采用本安电路设计，具备输入/输出隔离保护及双重电气防护，确保在爆炸性气体和煤尘环境下的安全运行。

（5）、人机交互与数据显示

支持显示日期、时间及操作提示信息，提供多通道数据采集状态监测，并可通过无线红外遥控器切换显示界面。

三、技术参数

RS485 通信信号

a）数量：4路；

b）传输方式：半双工；

c）传输速率：9600bps；

d）更大传输距离：1000m。

输入信号

a）具有4路无源开关量输入信号；

b）具有2路（200～1000）Hz频率输入信号；

c）具有8路模拟量输入信号；电流型信号范围：1～20mA；电压型信号范围：0～5V。

开关量输出信号

a）具有4路无源开关量输出信号；

以太网光信号

a）接口数量：2 路；

b）传输方式：SC、单模、双纤；

c）传输速率：100Mbps；

d）光波长：1310nm；

e）发射功率：-15dBm~0dBm；

f）更大传输距离：10km（MGXTSV 4B 煤矿用通信光缆）。

以太网电信号

a）接口数量：4 路；

b）传输方式： TCP/IP；

c）传输速率：10/100Mbps 自适应；

d）信号工作电压峰峰值：1V～5V；

f）更大传输距离：100m（MHYV 4×2 (1/0.97mm) 煤矿用聚乙烯绝缘聚氯乙烯护套通 信电缆）；

CAN信号

a）路数：2 路；

b）传输速率：1Mbps；

c）更大传输距离：40m。

232信号

a）路数：1 路；

b）传输速率： 115200bps；

c）更大传输距离：15m。

无线信号参数

a）调制方式：LORATM；

b）中心频率：433MHZ；

c）传输方式：无线同频异步半双工；

d）发射功率：（-50～0）dbm；

e）更大无线传输距离：50m(空旷无遮挡)；

 天线参数

a）天线型号：xxxx；

b）标称增益：3dBi。
